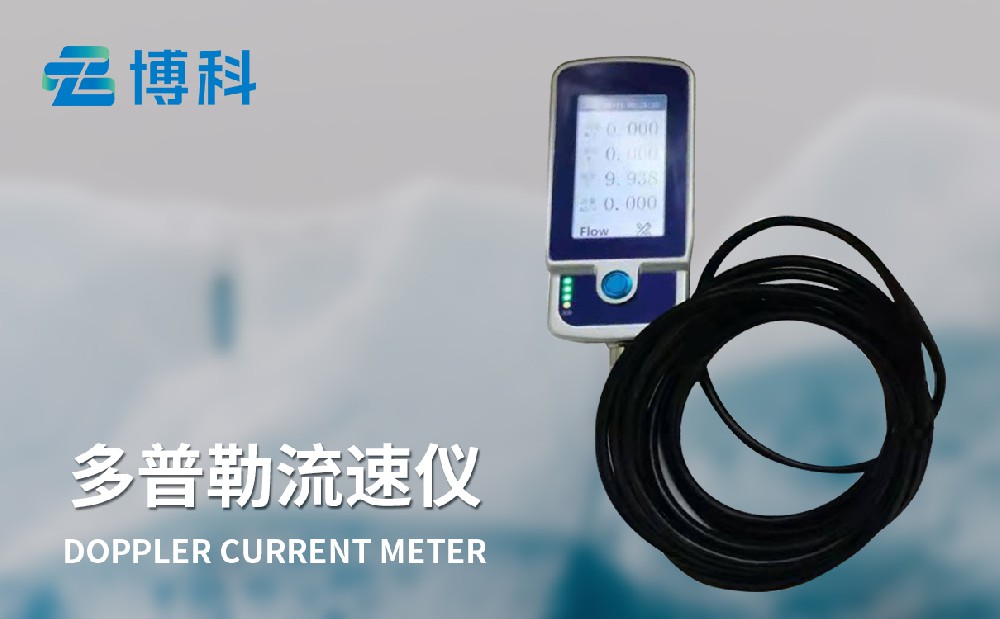

一、產品簡介

聲學多普勒流速儀是應用于河流、明渠及管道等工況的流速流量檢測儀器。其采用超聲波探測技術，測量精度高、穩定性好、受環境因素影響小，無轉動件、維護頻次低、工作可靠性高，是便攜流速流量測量的首選產品。

二、原理

多普勒效應，發射和接收的超聲波頻率差與流速建立關系，超聲波發射與接收的時間差與液位建立關系，靜壓式液位用于需要測量液位量程較大的工況，環境溫度測量用于修正超聲波實際傳播速度。

三、產品特點

傳感器支持瞬時流量與累計流量功能

能測靜止水的流速

能測非滿管、滿管及明渠的流量

能測矩形、圓形、梯形、三角形截面的流量

流速測量范圍寬，0~10m/s，雙向

流速測量精度高，1mm/s誤差

超聲測量液位精度高，誤差1mm（2m以內）

純物理方法測量，免標定，免校準

支持靜壓測液位

支持溫度補償流速測量與液位測量

ModbusRTU協議

傳感器防護等級IP68，支持長期水下工作

便攜式方案：傳感器+手持機+測量桿，手提箱容納所有配件

手提箱尺寸：435*320*135mm

四、產品參數

主機參數：

尺寸187*91*30mm

重量0.3kg

存儲溫度-20℃~60℃

相對濕度5%~85%（無冷凝）

防護等級IP67

充電方式直充

待機時長持續工作8小時

顯示參數流速、液位、溫度、流量

現場顯示帶背光的4.3寸觸摸屏

數字接口RS485接口，Modbus協議。

傳感器參數：

流速量程0～10m/s，雙向

流速分辨率0.001m/s

流速精度0.001m/s（流速<=5m/s時）；0.02m/s或實際峰值速度的0.3%（采用較大值）(流速>5m/s時)

超聲液位量程6.5m

超聲液位精度0.001m

超聲液位分辨率0.0005m

靜壓液位量程0~10m

靜壓液位精度±0.1%FS

靜壓液位分辨率0.001m

溫度量程-20~60℃

傳感器尺寸165*50*29.5mm

安裝專用支架

材質金屬，塑料，橡膠

防護等級IP68

供電直流12V/24V

功耗測量時＜70mA；休眠時<25mA

通信接口RS485，Modbus

工作溫度-20~60℃

工作壓力最大6Bar

防雷支持

防浪涌支持

E M I抑制支持

五、應用領域

海綿城市、河長制管理、內河監測、自然河流、明渠、管道、養殖等場景
